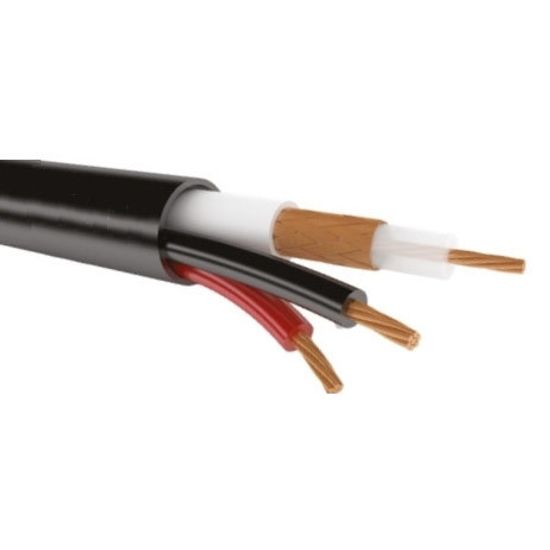

Коаксиальный кабель RG-59, 2 х 0,75 мм

Коаксиальный кабель RG-59, 2 х 0,75 мм

25 ₽
Комбинированный кабель видеонаблюдения, коаксиальный RG-59 (75 Ом, 20 AWG) и силовой (2 х 0,75 мм) Hyperline - применяется в системах телевизионного наблюдения (CCTV). Используется внутри и вне помещений.Комбинированный кабель, состоящий из коаксиального (RG-59) и силового (2 х 0,75 мм) кабелей.Проводник это многожильная проволока из мягкой отожженной электролитической меди, диэлектрик выполнен из вспененного полиэтилена низкой плотности. Экран - из проволочная оплетка из луженой медной проволоки. Внешняя оболочка: ПВХ (поливинилхлорид). МатериалыКоаксиальный кабельСиловой кабельПроводникОмедненная сталь (одножильный)Неизолированная медь (многожильный)ДиэлектрикПолиэтиленПВХЭкранАлюминизированная полиэстерная пленка / проволочная оплетка из омедненного алюминия-Внешняя оболочкаПВХ черного цветаПВХ красного/черного цвета

Описание

ехнические характеристики

 Коаксиальный кабельСиловой кабель
Диаметр проводника0,812 мм (20 AWG)2 х 0,75 мм
Количество жил х сечение1 х 0,52 мм216 х 0,047 мм2
Диаметр диэлектрика3,71 мм2,7 мм
Экранполиэстерная пленка - 100%
проволочная оплетка - 81%
-
Внешний диаметр кабеля6,1 мм6,8 мм



Волновое сопротивление75 ± 3 Ом
Электрическая емкость68 ± 2 пФ/м
Скорость передачи сигнала66%
Максимальное рабочее напряжение2500 В
Максимальное усилие протяжки372,1 Н
Сопротивление сжатию< 1%
Минимальный радиус изгиба (прокладка)18,55 мм
Минимальный радиус изгиба (эксплуатация)61,5 мм
Температура эксплуатации-20°C - +75°C
Вес 1 км кабеля85,5 кг



Электрические характеристики

Сопротивление внутреннего проводника постоянному току< 159,5 Ом/км
Сопротивление внешнего проводника постоянному току< 22,5 Ом/км
Диэлектрическая прочность1000 В
Обратные потери на частоте 5-450 МГц23 дБ
Обратные потери на частоте 450-1000 МГц20 дБ
Сопротивление изоляции> 100 000 МОм-км
Коэффициент экранирования на частоте 30-1000 МГц> 75 дБ



Частота, МГц551002503504505506007508701000
Затухание при 20 °С, дБ/100м8,8812,0419,2921,2022,9724,6327,6829,1030,4637,06
